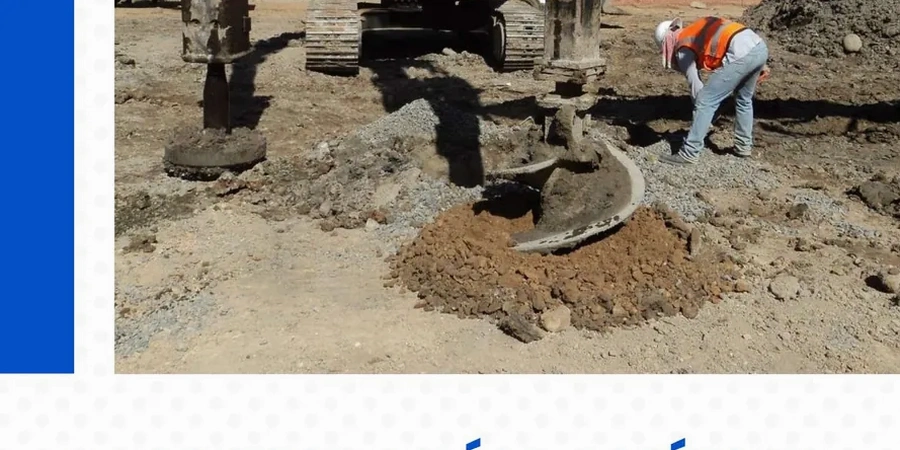

En la ampliación del Hospital Clínico de La Florida, nos enfrentamos a un perfil de limos arcillosos de alta plasticidad con el nivel freático a menos de 1.8 metros. La solución convencional de fundación profunda disparaba los costos y los plazos. Optamos por un mejoramiento masivo mediante diseño de columnas de grava, una técnica que desplaza el suelo blando y crea inclusiones granulares drenantes. Las columnas, de 80 cm de diámetro y espaciadas a 2.1 metros en malla triangular, elevaron el factor de seguridad contra licuefacción de 0.65 a 1.4 para el sismo de diseño de la NCh433.Of2012. Antes de definir la geometría, correlacionamos los registros de sondajes SPT con los perfiles de velocidad de corte obtenidos mediante ensayos MASW para ajustar el modelo de respuesta del sitio.
Una columna de grava bien diseñada reduce los asentamientos post-sísmicos hasta en un 60% en comparación con un suelo sin tratar.
Estándares relevantes
NCh433.Of2012 (Diseño sísmico de estructuras) – Capítulo 4: Requisitos de suelo de fundación, NCh2369.Of2003 (Diseño sísmico de estructuras industriales) – Anexo de licuefacción, NCh 1516 (Ensayo de Penetración Estándar – SPT, correlación para evaluación de licuefacción), NCh 1534-1 (Proctor estándar, control de compactación del relleno granular)
Consultas frecuentes
¿Cuánto cuesta el diseño y la ejecución de columnas de grava en La Florida?
El costo del tratamiento con columnas de grava en La Florida varía entre $769.000 y $2.172.000, dependiendo de la profundidad, el diámetro y la cantidad de columnas requeridas para cubrir el área de la losa de fundación.
¿Qué ventaja tiene la vibrosustitución frente a una fundación con pilotes?
La vibrosustitución con columnas de grava mejora el terreno bajo toda la huella de la estructura, reduciendo los asentamientos diferenciales y eliminando la necesidad de cabezales y vigas de fundación. En suelos saturados de La Florida, la función drenante acelera la disipación de presiones neutras durante un sismo, algo que un pilote aislado no puede resolver sin un sistema de drenaje complementario.
¿Cómo se verifica que la columna de grava quedó bien compactada?
La verificación se realiza mediante ensayos de densidad in situ con cono de arena en la columna testigo y pruebas de carga sobre placa de 0.5 m², midiendo la curva carga-asentamiento. Adicionalmente, se ejecutan ensayos de permeabilidad para confirmar que la grava instalada mantiene su capacidad drenante.
¿Se pueden instalar columnas de grava en suelos con presencia de bolones en La Florida?
Sí, pero requiere un vibrador de alta potencia y puntal reforzado. En los sectores de La Florida cercanos al piedemonte andino, donde aparecen bolones de hasta 30 cm, ajustamos la energía de compactación y monitoreamos la corriente del vibrador en tiempo real para evitar desgastes prematuros del equipo.
